為了保證鍛件質(zhì)量，提高產(chǎn)品的使用性能和使用壽命，除了在生產(chǎn)過(guò)程中要隨時(shí)檢查鍛件質(zhì)量外，建業(yè)鍛壓鍛造入庫(kù)前鍛件還必須經(jīng)過(guò)專(zhuān)職人員進(jìn)行質(zhì)量檢查。

鍛件檢驗(yàn)的內(nèi)容包括：鍛件幾何形狀與尺寸、表面質(zhì)量、內(nèi)部質(zhì)量、力學(xué)性能和化學(xué)成分等幾個(gè)方面，而每一方面又包含了若干內(nèi)容。 鍛件所需進(jìn)行的具體檢驗(yàn)項(xiàng)目和要求，須根據(jù)鍛件重要性等級(jí)來(lái)定。鍛件的等級(jí)是按零件的受力情況、工作條件、重要程度、材料種類(lèi)和冶金工藝不同進(jìn)行劃分，各工業(yè)部門(mén)度鍛件等級(jí)的分類(lèi)不盡相同，有的將鍛件分為三個(gè)等級(jí)，有的分為四個(gè)或者五個(gè)等級(jí)。

生產(chǎn)完鍛件后，必須要進(jìn)行檢驗(yàn)，這樣才能更進(jìn)一步來(lái)確保鍛件的質(zhì)量。

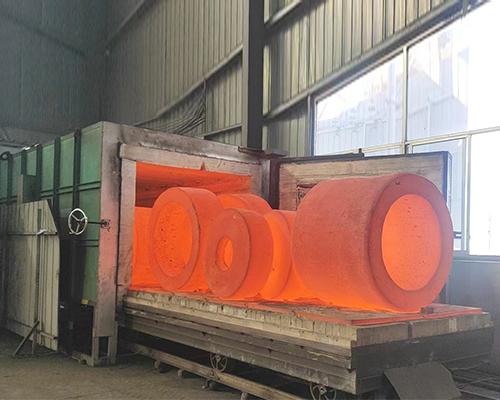

為了保證鍛件的熱處理質(zhì)量，在制訂工藝時(shí)選擇恰當(dāng)?shù)墓に噮?shù)是十分重要的。建業(yè)鍛壓鍛造目前鍛件熱處理工藝的制訂基本上還是以工廠的實(shí)際生產(chǎn)經(jīng)驗(yàn)為主。隨著科學(xué)技術(shù)的發(fā)展，通過(guò)計(jì)算來(lái)初步起地確定工藝參數(shù)，然后再通過(guò)生產(chǎn)實(shí)際來(lái)加以完善，在目前的技術(shù)條件下這是可能的。

鍛件回火時(shí)冷卻速度的控制很重要，主要考慮的因素是鍛件回火后的殘余應(yīng)力，回火后冷卻速度的大小直接影響殘余應(yīng)力值。經(jīng)研究發(fā)現(xiàn)鍛件從回火溫度冷卻到室溫之間有一個(gè)彈塑性轉(zhuǎn)變溫度，這個(gè)溫度隨鋼種不同而有所變化，一般認(rèn)為在400-450℃左右。殘余應(yīng)力主要是產(chǎn)生在400-450℃以上的冷卻過(guò)程，鋼在400℃以上處于塑性狀態(tài)，過(guò)快的冷卻速度將產(chǎn)生很大的熱應(yīng)力，產(chǎn)生塑性變形，使殘余應(yīng)力值增加。

在400℃以下時(shí)鋼已處于彈性狀態(tài)，冷卻速度對(duì)殘余應(yīng)力就沒(méi)有顯著影響。所以400℃以上要緩冷，400℃以下可以冷得快一些，必要時(shí)可在400-450℃之間等溫一段時(shí)間，會(huì)減小鍛件彈塑性狀態(tài)時(shí)的內(nèi)外溫差，有利于減小殘余應(yīng)力。對(duì)于一些重要的鍛件規(guī)定殘余應(yīng)力值要小于屈服點(diǎn)的10%。
